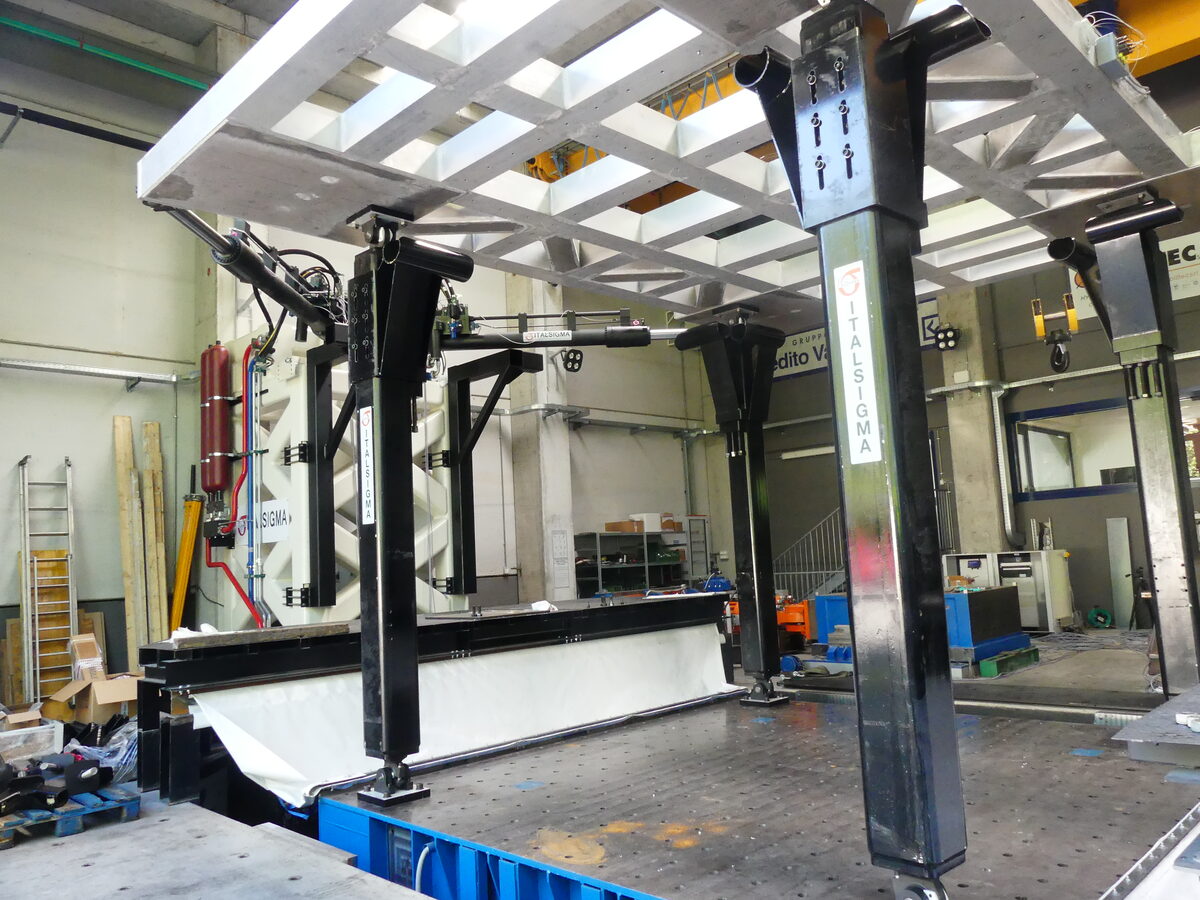

Struttura di Prova per la Simulazione Sismica

Attrezzatura sperimentale per prove dinamiche a grande scala su elementi strutturali e non.

Il sistema, composto da quattro attuatori, è in grado di simulare la risposta relativa di qualsiasi coppia di piani contigui di edifici di qualunque altezza.

Pressione nominale di funzionamento: 280 bar

Capacità di spostamento: +/- 1.000 mm

Capacità in forza: +/- 150 kN

Snodi sferici: 150 kN

Collaudo    Prova Dinamica

Foto 1    Foto 2    Cilindro    Impianto


Sistema di Prova per Travi Viadotti

Impianto composto da 4 attuatori servoidraulici da 6.000 kN complessivi (1.500 kN per attuatore), una centrale idraulica ed un sistema di controllo.

Forza verticale: 6.000 kN

Cilindro

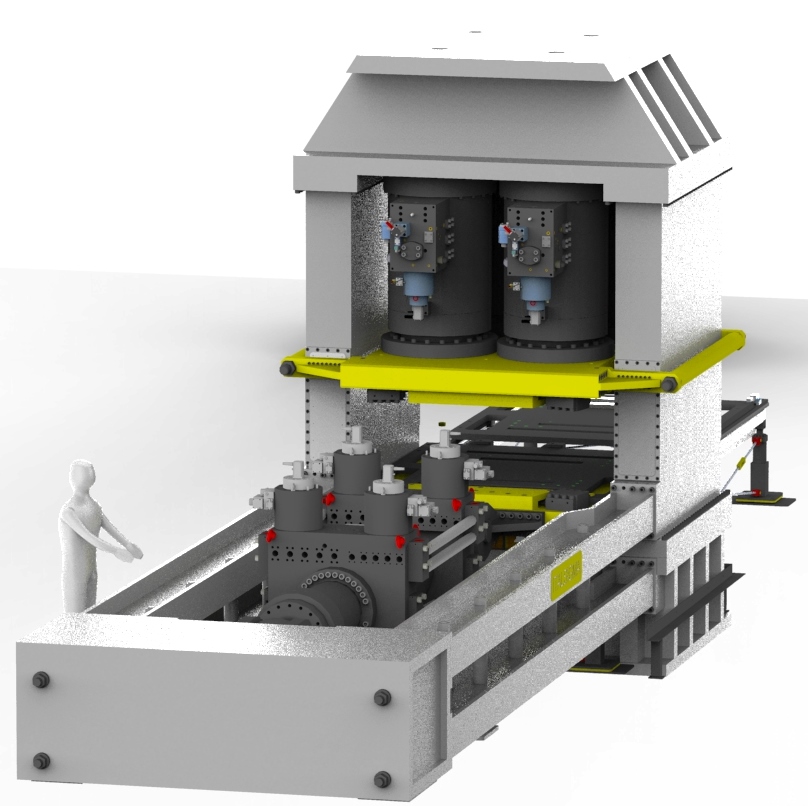

Macchina Biassiale - BX30030

Il sistema di collaudo è costruito per verificare il comportamento degli isolatori sismici.

Le prove da eseguirsi prevedono di dover applicare un carico di compressione (carico verticale) e di imporre degli spostamenti ciclici orizzontali.

Le caratteristiche generali della macchina di prova in termini di carico verticale, spostamento e velocità (sia secondo l'asse verticale che orizzontale) sono state identificate considerando di poter effettuare la quasi totalità dei collaudi di fine produzione e la maggior parte dei collaudi di qualificazione.

Forza verticale: 30.000 kN

Forza orizzontale: 3.000 kN

Video BX30030

Guide a bassi carichi    Montaggio    Render

Principio di Funzionamento

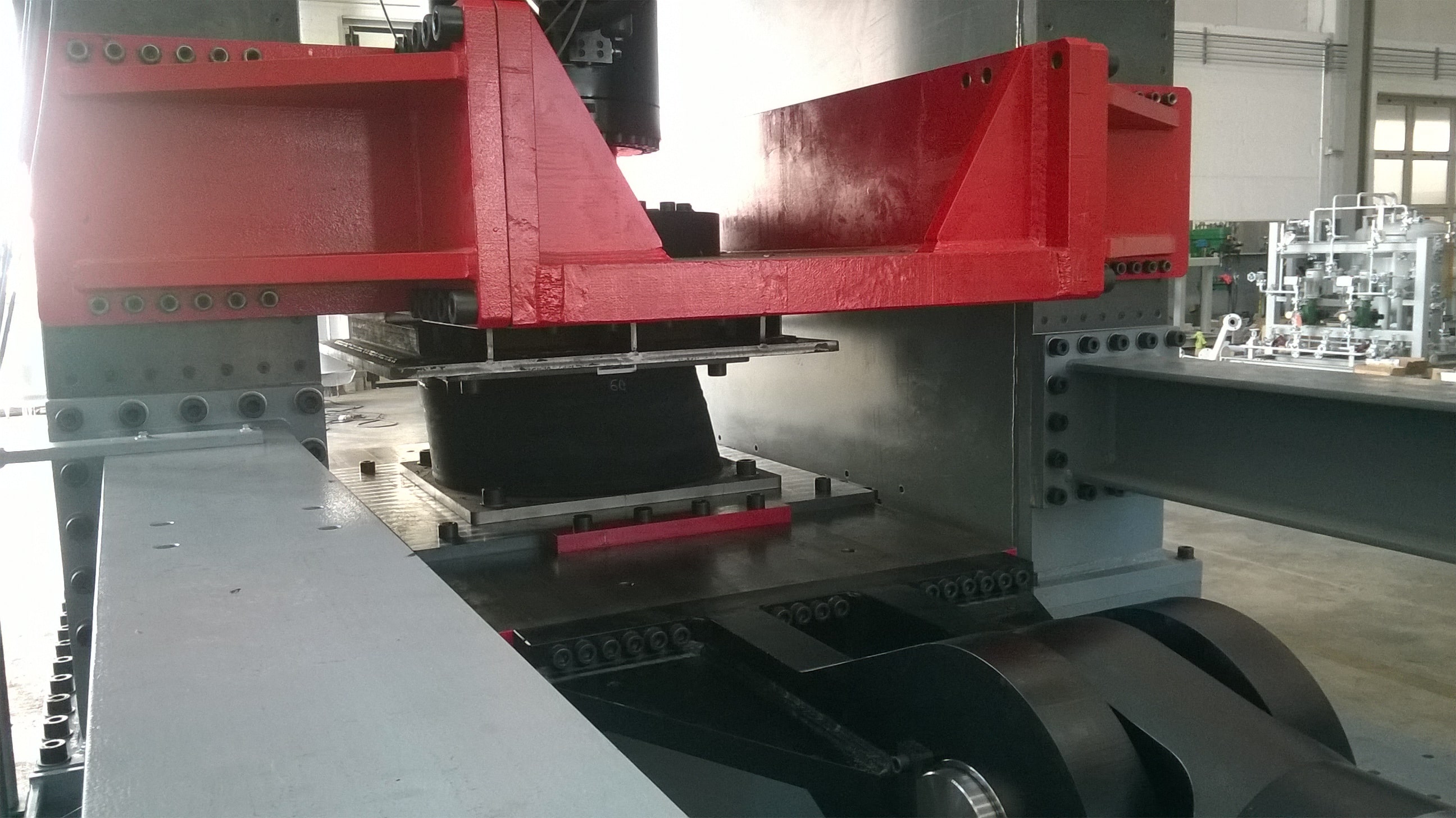

Macchina Biassiale - BX5528

Il sistema di collaudo è costruito per verificare il comportamento degli isolatori sismici elastomerici.

Le prove da eseguirsi prevedono di dover applicare un carico di compressione (carico verticale) e di imporre degli spostamenti ciclici orizzontali.

Forza verticale: 5.500 kN

Forza orizzontale: 2.800 kN

Video BX5528   Montaggio timelapse

Immagine    Prova 1   Prova 2   Pattini PTFE



Attrezzatura scientifica per Prove su Facciate Continue

Il sistema è idoneo per effettuare prove di tenuta all’aria e all’acqua, prove con sollecitazioni mono e multiassiali, statiche e dinamiche, su facciate continue di dimensioni massime 6 x 8 metri.

Collaudo    Movimentazione traverse

Foto 1    Foto 2    Foto 3





Macchina per Testing a flessione su rotaie - FPF1000

Il sistema è concepito e costruito, per effettuare prove di fatica a flessione a 4 punti su rotaie ferroviarie saldate.

Il provino da testare può essere sollecitato a flessione, mediante l’applicazione di un carico di compressione ed a trazione da parte di servocilindro idraulico.

Video FPF1000

Foto 1    Foto 2    Foto 3

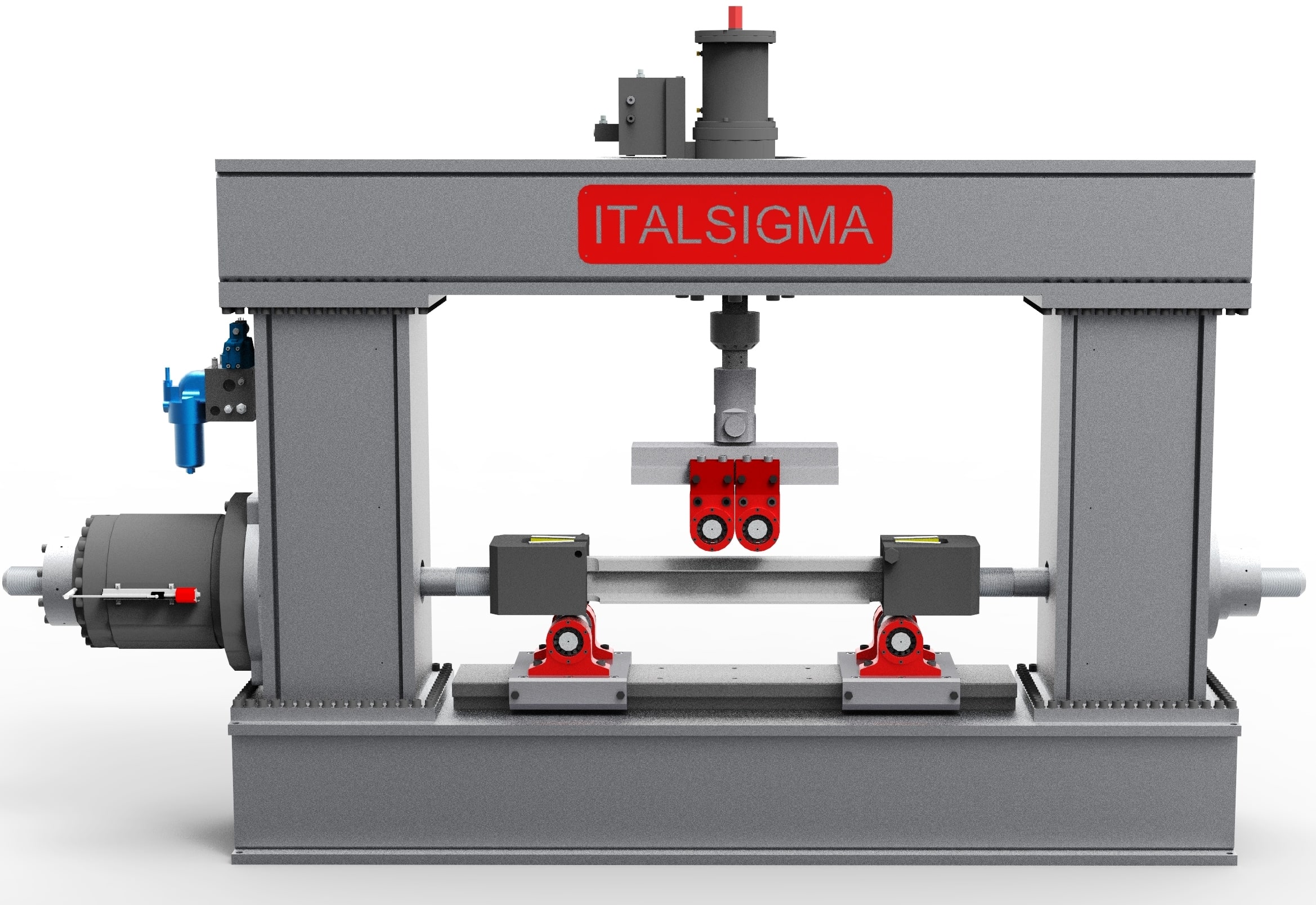

Macchina Biassiale - BX0316

Il sistema è concepito e costruito per effettuare sia prove di fatica a flessione a 4 punti su rotaie ferroviarie sull’asse verticale, sia prove a trazione statica sull’asse orizzontale.

Forza di compressione asse verticale: 350 kN.

Forza di trazione asse verticale: 1500 kN.

Brochure BX0316

Pre-Collaudo

Afferraggio


Macchina FPF 30 MN

Telaio di carico uniassiale, dimensionato per sopportare carichi massimi di 30 MN sia in compressione che in trazione, per l'esecuzione di prove su elementi strutturali.

Il telaio è dotato di traversa inferiore fissa e traversa superiore mobile per la regolazione della luce utile di prova.

La movimentazione della traversa superiore è garantita da quattro servocilindri idraulici fissati solidamente alle due traverse i quali hanno anche la funzione di applicazione del carico al provino, mediante lo spostamento della traversa superiore.

FPF 30 MN
